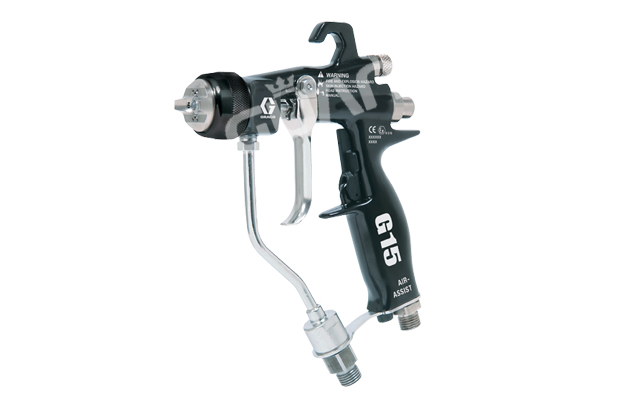

当前位置：首 页 > 品牌浏览 > 美国固瑞克 > 固瑞克喷枪 > 中压空气辅助手动喷枪
| 编号 | 24C853 | 24C854 |
| 枪体材质 | 铸铝制 | |
| 阀座材质 | 碳钢 | 塑料 |
| 球座材质 | 碳钢 | 不锈钢 |
| 空气帽 | 24C866(带定位销） | |
| 选配喷嘴类型 | AAM或 AAF系列 | |
| 涂料粘度材料(建议) | 低粘度到中粘度 | 酸催化材料 |
| 流体过滤器 | 100目 | |
| 最大流体工作压力 | 1500 psi（105bar，10Mpa） | |
| 最大工作空气压力 | 100psi(7bar,0.7Mpa) | |
| 空气入口尺寸 | 1/4-18 npsm(R1/4-19)复合外螺纹 | |
| 流体进口尺寸 | 1/4-18 npsm | |
| 重量 | 16oz（450g） | |
● AAF 精饰型喷嘴系列——适用于 AA 系列空气帽（ G15/G40喷枪）
带预喷口的精饰型喷嘴，用于要求高品质涂层的中低压应用，有助于雾化剪切包括水性涂料及清漆在内的稀薄材料。
|
喷嘴 类型 |
口径 in.(mm) |
流体输出，流体盎司/ 分(lpm) | 距离为 12 英寸(305mm)时的最大喷幅宽度 | ||||
|
600 psi (4.1Mpa, 41 bar) |
1000 psi (7.0 Mpa, 70 bar) |
6-8 (200) |
8-10 (250) |
10-12 (300) |
12-14 (350) |
||
|
AAF 喷嘴 |
0.011 (0.279) |
9.5 (0.28) |
12.5 (0.37) |
310 | 410 | 510 | 610 |
|
0.013 (0.330) |
12.0 (0.35) |
16.0 (0.47) |
312 | 412 | 512 | 612 | |
|
0.015 (0.381) |
16.0 (0.47) |
21.0 (0.62) |
414 | 514 | 614 | ||
|
0.017 (0.432) |
20.0 (0.59) |
26.5 (0.78) |
416 | 516 | 616 | ||
● 预喷口可降低压力设计值，低流量和低气压流体雾化，减少过喷，提高输送效率，同时延长喷嘴寿命。
● 喷嘴与气雾化帽结合使用时可进行柔性喷涂，减少了内部空间，可防止材料在喷嘴上积聚，使作业更清洁。
AAM喷嘴系列——适用于 AA 系列空气帽（ G15/G40喷枪）
|
喷 嘴 类 型 |
口径in.(mm) |
流体输出 流体盎司/ 分(lpm) |
距离为 12 英寸(305mm)时的最大喷幅宽度 | |||||
|
600psi (4.1 Mpa,41 bar) |
1000psi (7.0 Mpa,70 bar) |
2-4 (100) |
4-6 (150) |
6-8 (200) |
8-10 (250) |
10-12 (300) |
||
|
A A M 喷 嘴 |
† 0.007 (0.178) |
4.0 (0.1) |
5.2 (0.15) |
107 | 207 | 307 | ||
|
† 0.009 (0.229) |
7.0 (0.2) |
9.1 (0.27) |
109 | 209 | 309 | 409 | 509 | |
|
† 0.011 (0.279) |
10.0 (0.3) |
13.0 (0.4) |
111 | 211 | 311 | 411 | 511 | |
|
0.013 (0.330) |
13.0 (0.4) |
16.9 (0.5) |
213 | 313 | 413 | 513 | ||
|
0.015 (0.381) |
17.0 (0.5) |
22.0 (0.7) |
215 | 315 | 415 | 515 | ||
|
0.017 (0.432) |
22.0 (0.7) |
28.5 (0.85) |
217 | 317 | 417 | 517 | ||
|
0.019 (0.483) |
28.0 (0.8) |
36.3 (1.09) |
219 | 319 | 419 | 519 | ||
|
0.021 (0.533) |
35.0 (1.0) |
45.4 (1.36) |
321 | 421 | 521 | |||
|
喷 嘴 类 型 |
口径in.(mm) |
流体输出 流体盎司/ 分(lpm) |
距离为 12 英寸(305mm)时的最大喷幅宽度 | ||||
|
600psi (4.1 Mpa,41 bar) |
1000psi (7.0 Mpa,70 bar) |
12-14 (350) |
14-16 (400) |
16-18 (450) |
18-20 (500) |
||
|
A A M 喷 嘴 |
† 0.007 (0.178) |
4.0 (0.1) |
5.2 (0.15) |
||||
|
† 0.009 (0.229) |
7.0 (0.2) |
9.1 (0.27) |
|||||
|
† 0.011 (0.279) |
10.0 (0.3) |
13.0 (0.4) |
611 | ||||
|
0.013 (0.330) |
13.0 (0.4) |
16.9 (0.5) |
613 | 713 | |||
|
0.015 (0.381) |
17.0 (0.5) |
22.0 (0.7) |
615 | 715 | 815 | ||
|
0.017 (0.432) |
22.0 (0.7) |
28.5 (0.85) |
617 | 717 | 817 | 917 | |
|
0.019 (0.483) |
28.0 (0.8) |
36.3 (1.09) |
619 | 719 | 819 | 919 | |
|
0.021 (0.533) |
35.0 (1.0) |
45.4 (1.36) |
621 | 721 | 821 | 921 | |
AAM 精细表面涂饰喷嘴建议在中、低压下高质量表面涂饰应用中使用，从以上表格中订购所需喷嘴（部件号 AAMXXX）。
所有的喷嘴均可与G40 型喷枪（249242）配用。
†这些喷嘴尺寸包括一个 150 目的喷嘴过滤器。
