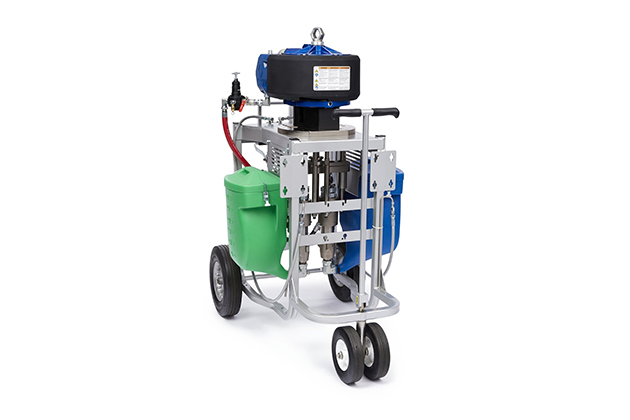

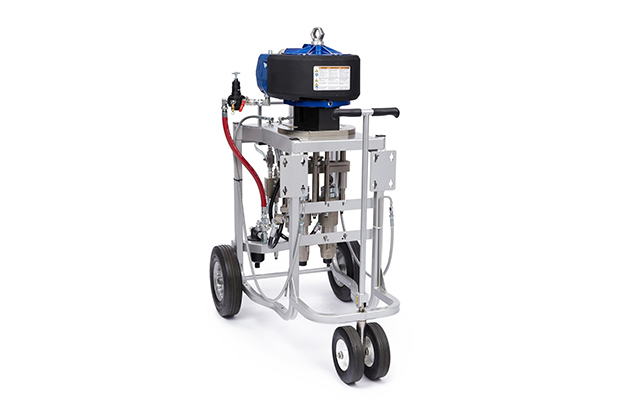

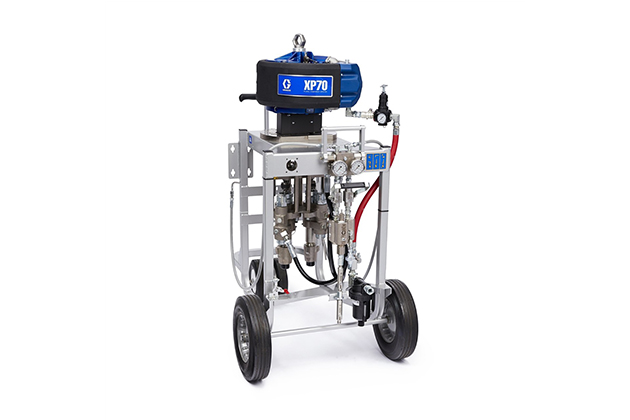

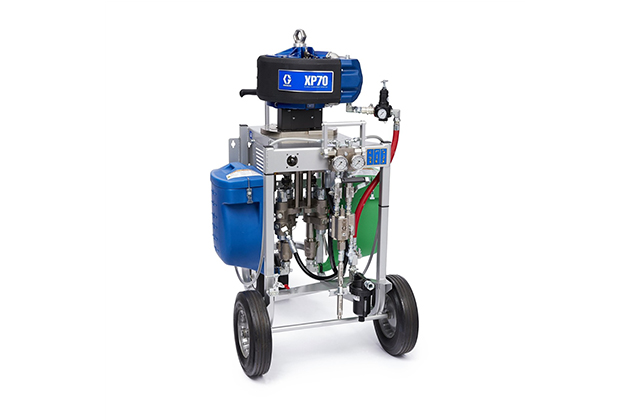

XP70 双组份喷涂机

● 如每周需喷涂多种不同材料，XP70 是您的理想选择，通过更换一个或两个泵下缸体即可改变配比。
● 提供6 种可用固定配比：1:1、1.5:1、2:1、2.5:1、3:1 和 4:1。
● 标准防结冰马达，因马达结冰而导致生产停工的情况减少
● 提供用于配比或冲洗的简单流体控制
● 将 A、B 流体准确分配至静态混合管
● 采用大入口、低压降，可处理高固含量涂料
● 选择使用远程混合歧管，可减少溶剂和材料浪费

流体过滤	XP 泵出口	30 目
	XTR 喷枪	60 目
进气口过滤		40 微米
环境温度范围	工作温度	40°F 至 130°F（4°C 至 54°C）
	储存温度	30°F 至 160°F（-1°C 至 71°C）
最高流体温度		160°F (71°C)
环境等级		室内/室外
危险区域		Ex II 2 G
流体粘度范围（重力自流进料料斗）		200-20,000 cps（可浇注）
对于更高粘度的流体使用泵供料		使用泵供料时建议采用喷枪配比以预先压缩流体
机器最大供气压力		175 psi (12 bar, 1.2 MPa)
喷涂机耗气量（见 3A0420 中的性能表）		75 cfm at 100 psi inlet/gpm
尺寸	裸机	52 L x 60 H x 32 W in (132 x 152 x 81.6 cm)
	带 7 加仑 (26 l) 料斗	52 L x 60 H x 35 W in (132 x 152 x 89 cm)
重量	基本系统	425 lb (192 kg)（不含加热器、料斗或接线盒）
	完整系统	575 lb (260 kg)（含 2 个加热器、溶剂泵和空料斗）
进气口连接		3/4 npsm (f) 连接，在 3/4 npt (f) 端口
流体泵进口（针对无料斗型号）		1-1/4 npt (m)
流度计歧管“A”和“B”出口		1/2 in npt (f)
流度计歧管		1/4 in npt (m)（压力释放/循环/回流）出口返回供料端
流体混合歧管进口		3/8 in npt (m) 球阀
混合歧管材料出口		1/2 in npt (f)
静态混合管出口		3/8 in npt (m)
流体部件	硬部件	镀镍或镀锌碳钢、不锈钢、硬质合金
	软部件	聚四氟乙烯、超高分子量聚乙烯、尼龙、缩醛、耐溶剂 O 型圈
建议的最大供料压力		小于出口压力的 15%
声压		86 dBA，100 psi (7 bar, 0.7 MPa)
声功率		98 dBA，100 psi (7 bar, 0.7 MPa)

XP70配比选择指南

按容量配比	压力比	树脂泵	固化剂泵	综合输出 (每循环cc数)	气压 最高 设定值 psi(bar)	最大 流体 压力 psi(bar)	40 循环/ 分时 的流量 gpm(lpm)
1:1	76:1	Xtreme 85(L085C0)	Xtreme 85(L085C0)	173	95 (6.5)	7250 (500)	1.83 (6.92)
1,5:1	91:1	Xtreme 85(L085C0)	Xtreme 58(L058C0)	144	80 (5.5)	7250 (500)	1.52 (5.76)
2:1	76:1	Xtreme 115(L115C0)	Xtreme 58(L058C0)	174	95 (6.5)	7250 (500)	1.84 (6.96)
2.5:1	65:1	Xtreme 145(L14AC0)	Xtreme 58(L058C0)	203	100 (6.9)	6500 (448)	2.14 (8.12)
3:1	68:1	Xtreme 145(L14AC0)	Xtreme 48(L048C0)	193	100 (6.9)	6800 (469)	2.04 (7.72)
4:1	73:1	Xtreme 145(L14AC0)	Xtreme 36(L036C0)	181	100 (6.9)	7250 (500)	1.91 (7.24)
