■特点:
● 过滤器的清洁和更换简单
● 轻松选拔适合机型

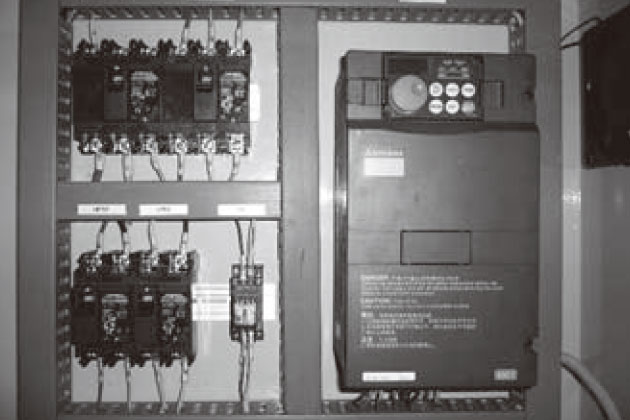

● 排气扇采用变频控制
● 可提供防爆规格的排气扇马达及天花照明

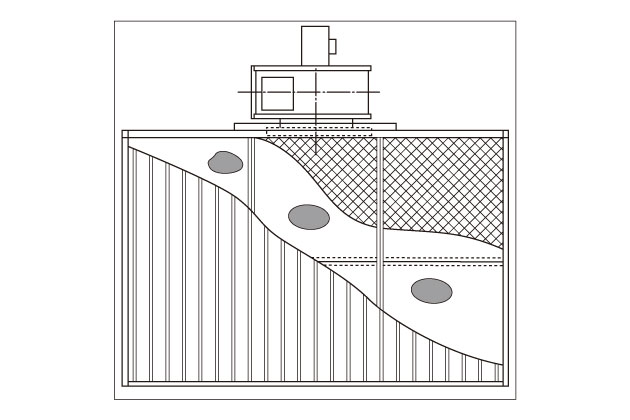

■收集原理：
涂料喷雾沫碰撞在百叶板上进行收集，百叶板相当于1次过滤器。百叶板独特的组合和排列可收集超过一半的涂料雾沫，剩余的雾沫经过2次过滤器收集。

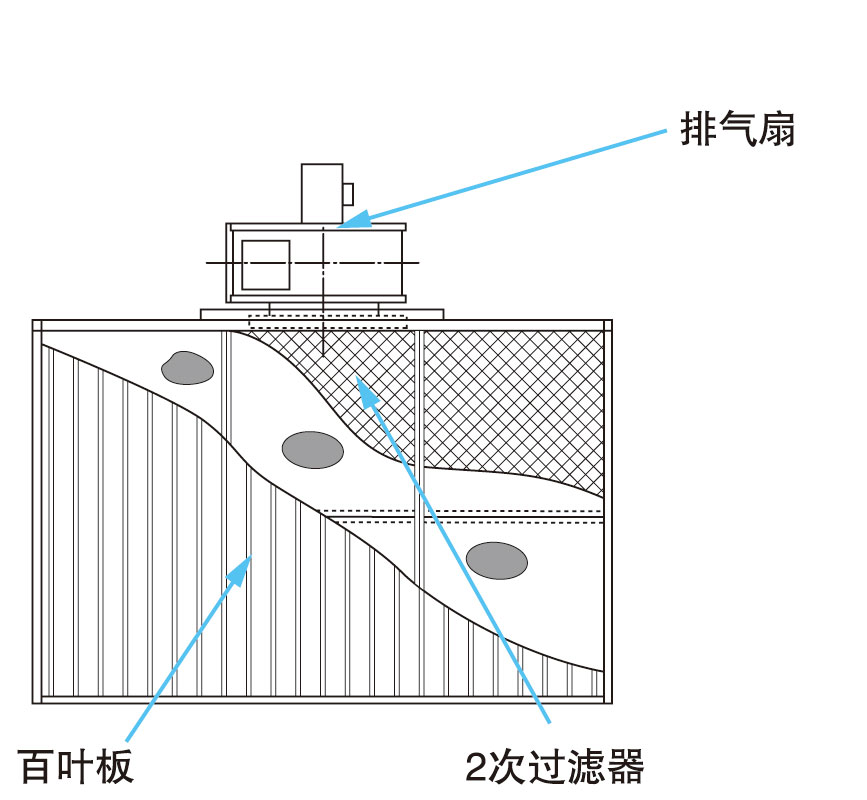

■结构图：
|
项目 |
型号 |
|||||
|
SBB-15D |
SBB-20D |
SBB-25D |
SBB-30D |
SBB-40D |
||
|
排气 |
种类 |
涡轮风机(马达直接式) |
||||
|
号数 |
#3 |
#4 |
#4 |
#4 |
#4 1/2 |
|
|
风量 (m3/min) |
110 |
145 |
180 |
215 |
290 |
|
|
马达型号 |
全封闭外扇形 380v 4P |
|||||
|
输出(kW) |
3.7 |
5.5 |
11 |
|||
|
喷房涂装色 |
N-7.5(灰色) |
|||||
|
主体重量(kg) |
260 |
300 |
355 |
445 |
525 |
|

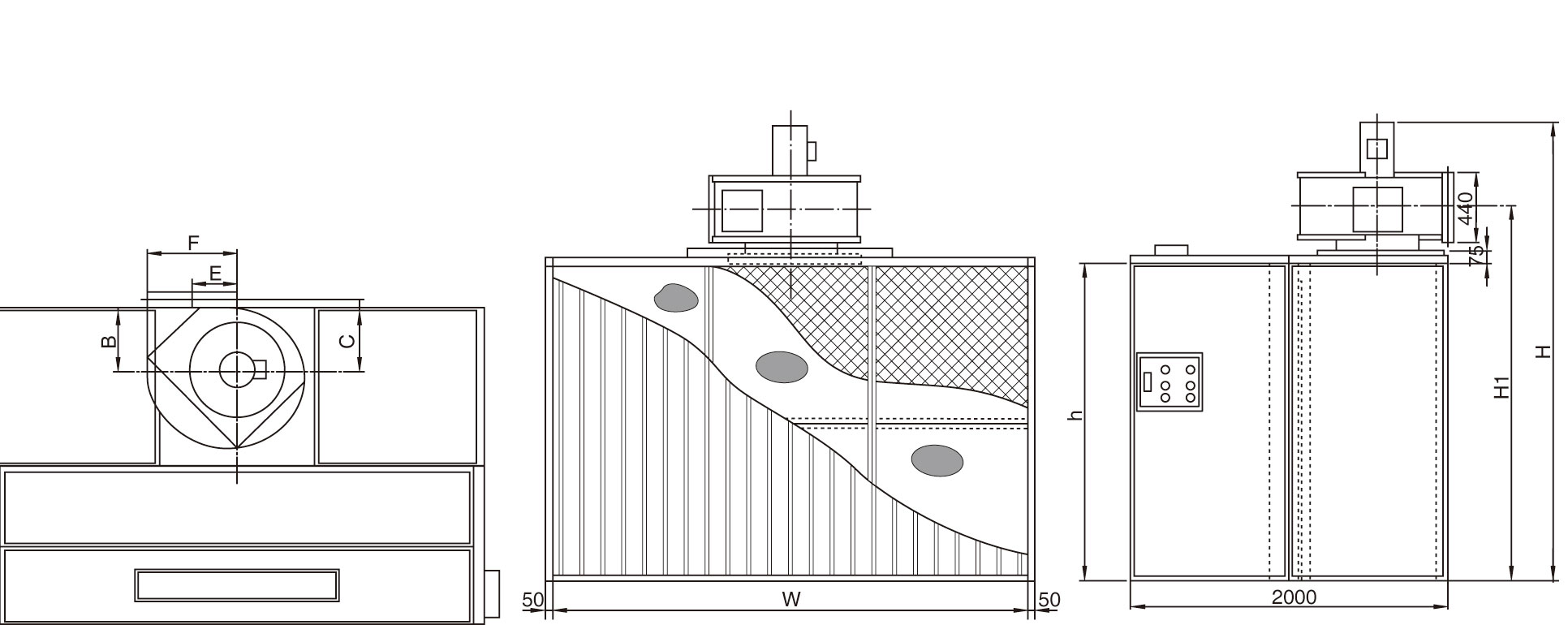

尺寸：
|
项目 |
型号 |
|||||
|
SBB-15D |
SBB-20D |
SBB-25D |
SBB-30D |
SBB-40D |
||
|
喷房 |
正面宽度(W) |
1500 |
2000 |
2500 |
3000 |
4000 |
|
总进深(D) |
2000 |
|||||
|
进高(h) |
2000 |
|||||
|
整体高度(H) |
2890 |
2890 |
2995 |
2995 |
3100 |
|
|
排气 |
风机中心的高度(H1) |
2357 |
2357 |
2385 |
2385 |
2412 |
|
B |
390 |
460 |
460 |
460 |
500 |
|
|
C |
437 |
510 |
510 |
510 |
550 |
|
|
E |
285 |
325 |
325 |
325 |
364 |
|
|
法兰内框尺寸(F×G) |
572×386 |
652×441 |
652×441 |
652×441 |
730×496 |
|
