气动隔膜泵的配置指南

气动隔膜泵的配置指南

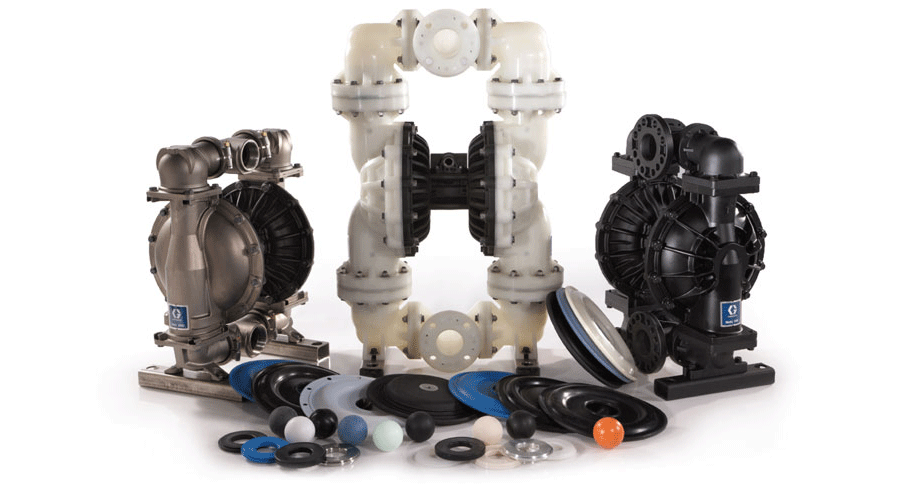

气动双隔膜泵（AODD）被广泛认为在输送流体方面是一些最通用的和具有成本效益的泵，可配置的泵几乎任何浇注的流体腐蚀性酸磨料泥浆，在选择气动隔膜的时候，这种配置的灵活性往往造成混乱和焦虑。在每种应用中，不同的泵材料都适用于各种因素，如pH值、磨料、温度和流体密度。本文识别并推荐流行的球、阀座和隔膜材料（内部泵组件）和泵流体部分（泵体）以在流体特性不同的应用中执行。这些是在指定正确配置时需要考虑的一般准则和要点。在购买或操作之前，检查制造商的规格和化学相容性指南是很重要的。

一、控制腐蚀

当配置气动隔膜泵，对指定安全处理化学品的pH值和不同浓度的波动，是一个挑战，要求泵内部件和泵体的正确选择确保兼容性，避免泵的腐蚀和减少维护时间。在应用中，pH值的变化或当化学浓度可能不同，塑料泵体，如聚丙烯、聚偏氟乙烯（PVDF）和聚四氟乙烯（PTFE）通常由于材料的化学惰性。

聚四氟乙烯提供了最高的化学相容性，通常可以安全地使用最酸性的酸，如盐酸，最基本的化学物质，如氢氧化钠。然而，在许多情况下，聚四氟乙烯是不必要的，当聚偏氟乙烯或聚丙烯的选项是足够的。在这一点上，物料选择过程中最重要的一步是参考制造商提供的化学相容性指南，以指导有关化学品的适当泵料。

建议：检查制造商的化学相容性指南。

二、减少磨损

如上所述，聚四氟乙烯的流行是因为它高水平的高温应用的化学惰性和兼容性，但它常被误用在磨料的应用，如化学浆。一般来说，金属泵体，如不锈钢、铝、合金®是最好的研磨液。在应用磨料，合成橡胶和热塑性橡胶泵内部件将提供长寿和抗破坏性磨料。石油基液体的应用，如地沟油，最好是用热塑性橡胶球配对，座椅和隔膜材料。合成橡胶，一个最通用的弹性体，具有良好的化学相容性和良好的耐磨性。虽然所有这些材料都优于研磨液，但建议检查化学相容性。

建议：与热塑性橡胶或弹性不锈钢泵材质。

三、验证温度

为了加快生产和降低生产成本，越来越多的工厂在极端温度下运行。温度的升高增加了材料选择的复杂性。在苛刻的温度应用中，不推荐塑料泵体，因为冷流和蠕变会导致泄漏。当温度超过180华氏度时，兼容内部元件的选择急剧减少。在这样的高温下，如氟橡胶（氟橡胶或氟橡胶材料®）、乙丙橡胶（EPDM）、聚四氟乙烯、聚偏氟乙烯是首选。乙丙橡胶和氟橡胶具有最高的热电阻，额定275°F和320°F，分别。聚四氟乙烯和聚偏氟乙烯是最好的替代品，分别为212°F和225°F。

在寒冷的环境中，如在西北太平洋地区的天然气田，乙二醇泵必须耐严寒的环境，可以远低于零度，因此需要铝、不锈钢、橡胶、氟橡胶和热塑性。确定泵内所有部件的温度极限是很重要的。仅仅因为泵的内部部件被额定到一个非常低或高温不意味着泵体材料被评为相同的水平，反之亦然。一定要确定所有零件时，配置气动隔膜泵温度额定值，可在产品手册中找到。

推荐：铝、氟橡胶、不锈钢泵三元乙丙橡胶、聚四氟乙烯或聚偏氟乙烯材质在高温应用。铝或合金不锈钢泵，氟橡胶或热塑性材质在低温应用。

四、检查油的密度

在配置隔膜泵时，液体的重量通常称为流体密度。隔膜泵利用球体检查，在泵的流体腔内发生压力变化时上升和下降。许多不同的金属和弹性体配置可用于球检查。每种材料都有不同的重量或比重。了解这种重量与流体的关系是很重要的。

例如，在传递低粘度流体，如次氯酸钠时，球的重量不是至关重要的，因为在球落座过程中流体不受限制。与此相反，30%的泥浆有较高的粘度，需要更重的球通过限制性的浆液“切割”，使球正确地坐着。密度较大的流体通常需要更重的球体检查以可靠地阀座。如果球太轻，它会挂在泥浆中，不会座位，导致泵性能不佳，包括启动问题和气蚀。

建议：根据化学相容性的结果，重量氯丁橡胶、不锈钢和聚四氟乙烯球检查具有最高的比重或重量，使球检查可靠地通过高粘度流体阀座。

五、成本最小化

真正需要的是聚四氟乙烯，或将热塑性很好的工作，用25%的硫酸？这也是为什么参考化学兼容性指南很重要的另一个原因。通常，一旦化学相容性、流体研磨剂、温度和流体密度被测量，就可以考虑多种材料配置。现在是考虑价格的时候了。聚丙烯，合成橡胶、乙丙橡胶、热塑性弹性体和铝配置性价比高的泵的理想。由于变量如磨料或温度变得更具挑战性，超高分子量聚乙烯（UHMWPE），氯丁橡胶或腈可能需要可靠地处理流体，增加了成本的泵。

特种材料用于处理最极端的流体特性包括聚四氟乙烯、聚偏氟乙烯、氟橡胶、哈氏合金和不锈钢。这些材料增加了配置泵的成本。不少网友认为，在修复，同样的材料必须重新排序，保证泵具有合适的材料。相反，请参考化学相容性指南，看看其他材料是否适合于同样的流体，以降低泵的成本。奇怪的是，许多气动隔膜泵是错误的开始。

推荐：聚丙烯，合成橡胶、乙丙橡胶、热塑性弹性体和铝被认为是符合成本效益的材料选择。中档材料包括超高分子量聚乙烯、氯丁橡胶和腈。聚四氟乙烯、聚偏氟乙烯、氟橡胶和不锈钢是在高价位的特殊材料。

六、结论

如pH值、研磨性流体特性、温度和流体密度时必须考虑配置气动隔膜泵。可用的选择似乎是压倒性的，但上面的提示应该减少混乱和焦虑时配置泵。经常检查制造商网站上的化学兼容性指南，以确保泵材料适合被转移的流体。

文章来源：Flow Control
