涂料的流平性差导致的常见问题与分析

涂料的流平性差导致的常见问题与分析

涂料的润湿性主要指的是涂料对基材的亲和能力，涂料的表面张力接近或低于基材的表面张力，涂料就会有良好的润湿能力，主要特征是涂料对基材的润湿能力上。涂料的流平差主要指的是涂料的表面张力上均匀分布的能力，而产生的原因主要是由于涂层表面张力不均一所致。有时候流平和润湿不易区分，下面我们用实例来描述一下流平和润湿能力差给涂料实际应用过程中带来的问题。

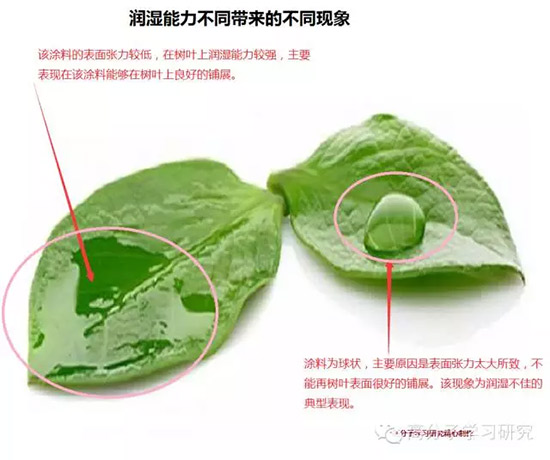

润湿性好坏对比

涂料的流平性能差主要表现在缩孔、鱼眼、橘皮、针孔、刷痕等方面，具体实例现象见下：

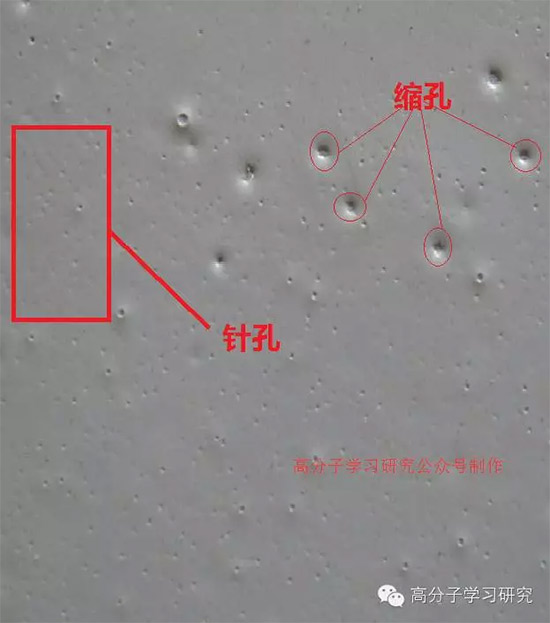

缩孔与针孔

缩孔针孔现象的产生，一般认为是涂膜的基材表面本身表面张力不均匀或者表面受油污、水分、尘埃等局部污染导致表面张力不均匀所致。

缩孔针孔产生的原因：

1、涂料的内在因素产生缩孔。由于涂料组分中含有少量不溶性胶粒导致缩孔。

2、随着涂料中溶剂的挥发和固化程度增加，涂料中树脂的溶解性发生变化，生成少量颗粒状不溶物。

3、涂料组分中的表面活性物质与涂料产生不相溶性，或该表面活性物质在涂料干燥过程中，其浓度发生变化，超出了它的溶解度，生成少量不相溶的液滴，而导致缩孔。

4、在施工过程中，空气的污染导致缩孔。

5、基材表面经常有一定的粗糙度或者说不规则性，导致产生不规则表面影响的表面张力不同。

主要解决方案

1、提高涂料的粘度，使涂料的流动性变小。

2、避免环境对涂料本体的污染。

3、选择对涂料及添加助剂溶解性较好的溶剂。

4、添加合适的流平助剂。

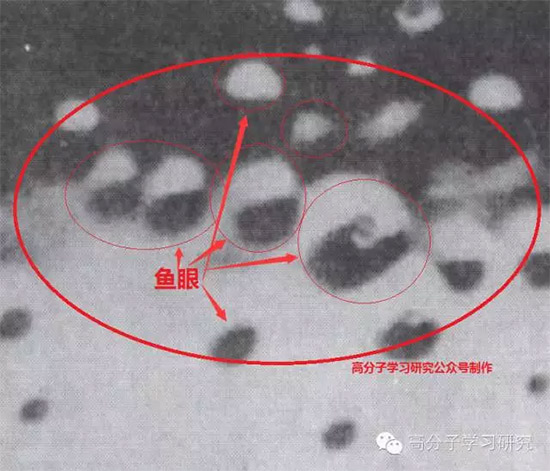

鱼眼

鱼眼

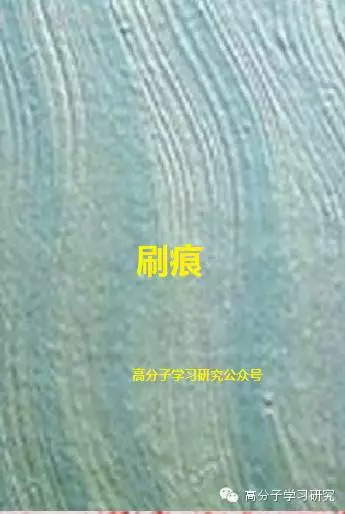

刷痕

刷痕产生的原因主要是粘度太高所致。应该调制粘度，给涂料一定的流平时间。

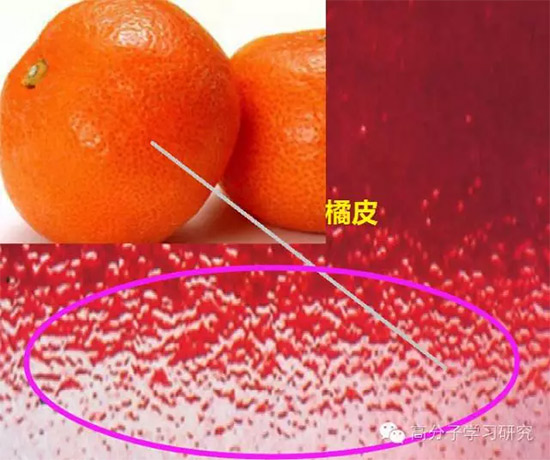

橘皮

对橘皮现象作了解释，一般认为施工之初涂膜是平滑的，然后才有橘皮，产生橘皮的主要原因是表面张力梯度太大造成的。

涂料的干燥过程中随着溶剂挥发，树脂浓度增加，局部表现树脂和整体湿膜的表面张力差，湿膜趋于流向高浓度树脂均匀表面张力，中途干燥，形成橘皮现象

来源：启瑁
